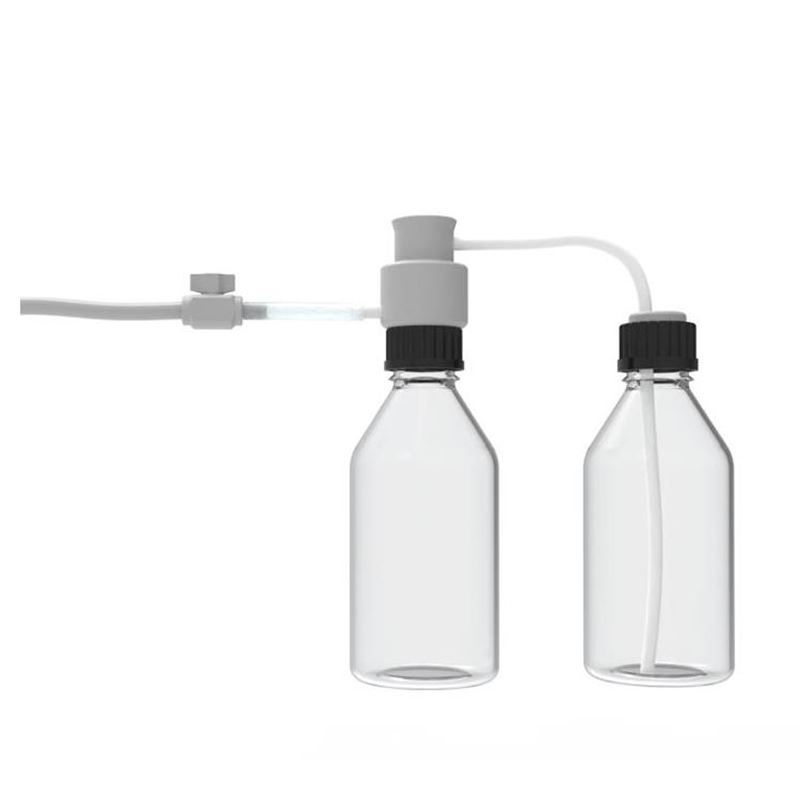

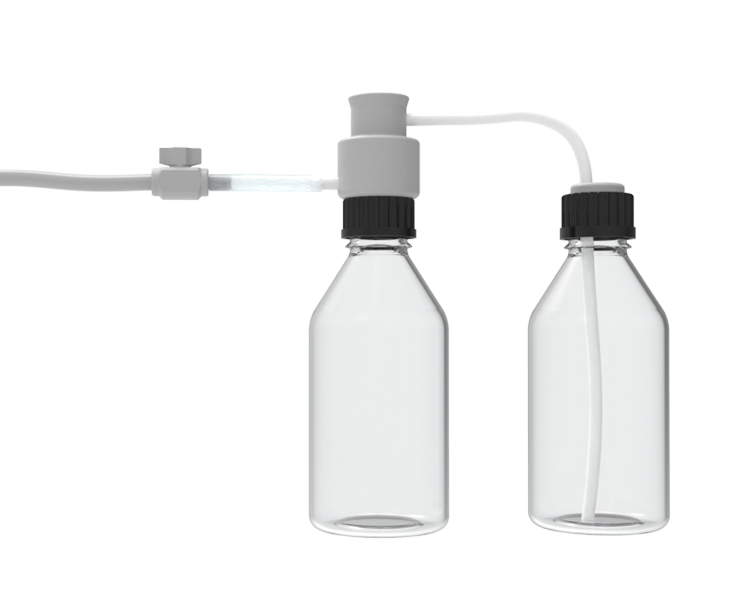

溶剂密封抽滤系统

溶剂密封抽滤系统

简介：

溶剂密封抽滤系统应用广泛，不但能对溶剂进行微粒过滤，同时还具备明显的脱气效果。是现代实验室中不可少的设备。

济南天工仪器的溶剂密封抽滤系统，简化溶剂真空过滤操作，提升您的工作效率的同时，密封过滤全过程防止溶液挥发，保护实验室环境。

产品介绍：更好过滤膜直径:47~50mm;

过滤密封安全盖、抽液密封安全盖均适用GL45等各种螺纹口径的溶剂瓶口，支持定制各种螺纹口径的过滤密封安全盖、抽液密封安全盖;

过滤器主体采用 PTFE材质，耐腐蚀，化学稳定性高，具有良好的自密封型能;

有效过滤面积 :>12cm^2;

抽滤瓶盖采用单向阀密封过滤瓶盖，可过滤空气中的杂质，防止杂质污染溶液，并阻止瓶内溶液挥发;

衔接紧密不漏液，支持直接过滤收集到500ml、1L、2L、4L等各种容量的溶剂瓶;

抽液密封安全盖适用于500ml、1L、2L、4L等各种容量的溶剂瓶，抽液管方便调节长短;

聚四氟乙烯阀门，耐腐蚀，防止溶剂倒吸，保护真空泵;

根据过滤溶剂不同，有多种配置方案可供选择。

应用：

溶剂密封抽滤系统有如下应用：

过滤制备流动相(水/甲醇/乙腈等);

清洁度测试过滤收集清洗液(航空煤油等);

油品颗粒污染度测试清洁液的制备(石油醚/甲苯等);

溶出实验溶媒制备(优良的连续过滤和脱气功能)。

溶剂密封抽滤系统是一个在化学、制药、生物等领域中，处理易燃、易爆、有毒或挥发性有机溶剂时至关重要的实验室设备。

核心概念

溶剂密封抽滤系统是一种专门设计用于安全、高效地进行减压抽滤操作的装置。其核心目的是在密闭的环境中，过滤含有有机溶剂的混合物，从而有效防止溶剂蒸气泄漏，保护操作人员健康、实验室环境安全，并减少溶剂挥发造成的浪费和污染。

与传统使用布氏漏斗和敞口抽滤瓶的装置相比，密封系统在安全性上是一个巨大的提升。

---

为什么需要密封系统？（解决的问题）

1. 安全风险（首要原因）：有机溶剂蒸气通常具有易燃易爆性。与空气混合后，遇到电火花（如真空泵电机、开关）或静电可能引发火灾甚至爆炸。此外，许多溶剂具有毒性和刺激性，吸入对人体有害。

2. 健康危害：溶剂挥发到实验室空气中，被实验人员吸入，长期会对肝脏、神经系统等造成损害。

3. 环境污染：溶剂挥发造成空气污染，并违反环保法规（VOCs排放）。

4. 样品损失与污染：挥发性溶剂的蒸发会导致样品浓度改变，可能影响实验结果。同时，环境中的水分和杂质也可能进入敞口的样品中。

5. 真空泵损坏：大量溶剂蒸气进入真空泵，会稀释并污染泵油， drastically降低真空度，腐蚀泵体内部零件，大大缩短泵的使用寿命。

---

系统的主要组成部分

一个完整的溶剂密封抽滤系统通常由以下几个部分构成：

1. 密封抽滤杯（Filter Funnel）：

   · 主体是一个带盖子的玻璃或耐化学腐蚀的塑料（如PP、PTFE）杯体。

   · 顶部有标准接口（如GL45螺纹口）用于固定滤膜或滤纸。

   · 盖子通常由聚四氟乙烯（PTFE）或硅胶制成，确保气密性。

   · 盖子上设计有进液口和抽气/排液口。

   · 底部有一个排液阀，用于在保持系统密闭的前提下排出滤液。

2. 接收瓶（Filter Flask）：

   · 通常是一个厚壁的耐压玻璃瓶（如Schott Duran瓶），用于接收过滤后的滤液。

   · 瓶口与抽滤杯的排液口通过密封管或软管连接。

3. 真空源（Vacuum Source）：

   · 隔膜真空泵（Diaphragm Pump）：非常常用的选择。其泵腔与电机隔离，本身具有防爆和耐腐蚀特性，非常适合抽取溶剂蒸气。

   · 循环水式真空泵：不推荐用于大量有机溶剂，因为溶剂会污染并溶解于水，造成二次污染。

   · 真空管道：如果实验室有真空系统，且经过妥善处理（如配有冷阱），也可以使用。

4. 安全保护装置（Crucial for Safety!）：

   · 真空缓冲瓶/安全瓶（Trap）：必须安装在接收瓶和真空泵之间，用于防止意外倒吸的液体或冷凝的溶剂蒸气进入泵体，起到缓冲和保护作用。

   · 冷阱（Cold Trap）：放置在缓冲瓶之前或替代缓冲瓶。使用液氮或干冰/丙酮混合物冷却，可以极大地冷凝和捕获溶剂蒸气，是更有效的保护真空泵的方法。

   · 防爆开关：如果使用电动泵，确保其电机是防爆的（Explosion-Proof）。

5. 管路连接：

   · 使用厚壁、耐溶剂的真空软管（如硅胶管、PTFE管）连接各个部件，确保整个通路的气密性。

---

工作流程（以常见配置为例）

1. 组装：将滤膜放入抽滤杯的筛板底座上，旋紧杯盖确保密封。将抽滤杯的排液口通过管路连接到接收瓶。接收瓶再通过缓冲瓶/冷阱连接到隔膜真空泵。

2. 加料：通常通过注射器从顶部的进液口注入需要过滤的样品溶液。进液口通常配有隔垫，可实现针头穿刺加样且保持密封。

3. 抽滤：打开真空泵开始抽真空。系统内形成负压，液体在压力差作用下穿透滤膜，滤液被收集到下方的接收瓶中，固体样品被截留在滤膜上。

4. 排液/收集：过滤结束后，先关闭抽滤杯排液口与接收瓶之间的阀门，然后缓慢打开抽滤杯底部的排液阀，利用重力或正压（如连接氮气瓶到进液口）将滤液从接收瓶中排出到指定的容器中。此步骤全程保持系统密闭，无蒸气泄漏。

5. 取样：过滤完成后，泄压，打开抽滤杯盖，取出带有固体的滤膜进行后续处理或分析。

6. 清洗：拆卸系统，用合适的溶剂清洗各部件以备下次使用。

---

优点总结

· 高安全性：极大降低了火灾、爆炸和中毒风险。

· 环保：有效控制VOCs排放，符合实验室EHS规范。

· 保护真空泵：显著延长真空泵的使用寿命，降低维护成本。

· 保证样品完整性：防止溶剂挥发和样品污染。

· 提高效率：许多系统支持连续操作和批量处理。

选购注意事项

· 容积：根据每次处理的样品量选择合适体积的抽滤杯和接收瓶。

· 材质：确保所有接触溶剂的部件（杯体、盖子、管路、滤膜）都与您所使用的溶剂兼容。

· 滤膜规格：选择正确的滤膜材质（如尼龙、PTFE、PVDF）和孔径以满足您的过滤精度要求。

· 真空度：确保系统的密封性和真空泵的性能能满足过滤需求（例如，过滤非常细小的颗粒需要更高的真空度）。

希望这个详细的解释能帮助您全面了解溶剂密封抽滤系统。如果您有具体品牌或应用场景的问题，可以进一步探讨。
